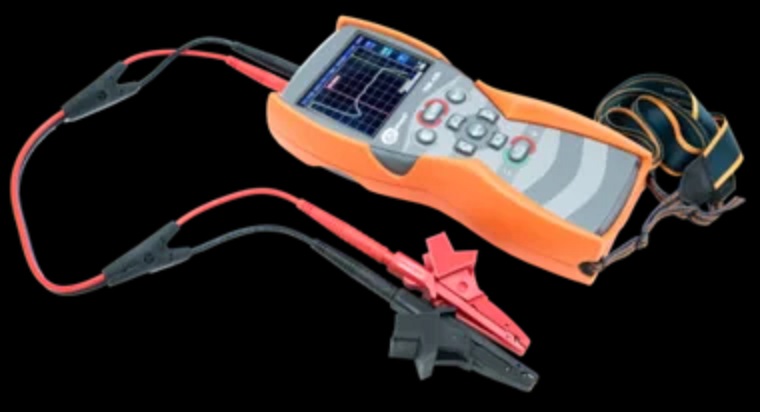

Reflectometru SONEL TDR-420

Descriere

Diagnosticați defecțiunile cu TDR-420

Reflectometrul TDR-420 este un reflectometru digital în domeniul timpului (TDR) la îndemână, conceput pentru a caracteriza și localiza defecțiunile cablurilor de alimentare și de telecomunicații. Reflectometrul Sonel TDR-420 permite măsurarea lungimii cablului și determinarea distanței până la deteriorarea sau modificarea impedanței în intervalul de la 4 la 6000 m în cablurile cu conductori metalici. Cel mai scurt domeniu de măsurare de 7 metri și zona moartă de 0,6 m permit utilizatorului să localizeze o avarie la o distanță foarte mică de punctul de conectare al dispozitivului.

Caracteristicile produsului

  • localizarea defecțiunii în cablurile de alimentare și telecomunicații
    două cursore independente pentru a indica două locații de eroare și distanța dintre ele
  • localizarea defecțiunii în cablurile coaxiale
  • localizarea defectelor în cablurile de infrastructură
  • detectarea întreruperilor, scurtcircuitelor, daunelor cauzate de umiditate și alte modificări ale impedanței cablului
  • prezentarea grafică a defecțiunilor de cablu cu indicarea distanței până la defecțiune pe afișaj

Aplicație

Reflectometrul în domeniul timpului TDR-420 este proiectat pentru a detecta defecțiunile firelor metalice.

Acest produs este conceput pentru:

  • angrosisti de energie electrica si distribuitori de cabluri,
  • firme de instalatii electrice,
  • personal de întreținere la fabricile de producție,
  • personal de constructii.

Acest dispozitiv satisface așteptările tuturor celor care trebuie să localizeze cu precizie o defecțiune și capătul firului fie în cablurile de alimentare, fie în cablurile de telecomunicații.

Capacitățile dispozitivului

Reflectometrul SONEL se remarcă prin intervalul lung de funcționare de până la 6.000 m, marja de eroare foarte mică în măsurare (de ordinul a 1%) și capacitatea de a regla atât viteza de propagare, cât și impedanța cablului care este în studiu. . Folosind două cursoare, nu ar trebui să existe nicio problemă cu determinarea distanței până la două erori și a distanței dintre ele.

Citire ușoară

Reflectometrul TDR-420 este echipat cu un afișaj color lizibil care, datorită rezoluției sale de 320 x 240 pixeli, permite indicarea și mai precisă a locației defecțiunii.

Ajutor integrat

În dispozitivul TDR-420 a fost adăugată o funcție de ajutor la îndemână pentru a facilita interpretarea rezultatului obținut în timpul măsurării. Datorită acestei funcții, un utilizator poate determina rapid tipul de anomalie care este prezent în segmentul de cablu care este examinat, comparând reflectograma afișată cu formele tipice de defecte.

Carcasa rezistenta si practica

Ca răspuns la nevoile clienților, noul model TDR-420 a fost proiectat pentru a funcționa în condiții de mediu dificile. O carcasă unică cu gradul de protecție IP67 asigură că dispozitivul este atât rezistent la apă, cât și la praf. Un avantaj suplimentar este stratul de elastomer al carcasei care previne alunecarea dispozitivului din mâini și oferă protecție în cazul în care ar fi scăpat accidental.

FISA TEHNICA
