Descriere

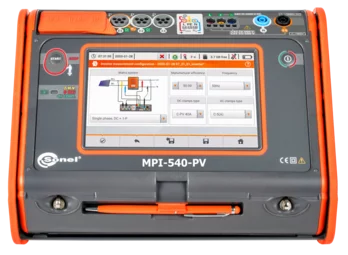

Multitesterul pentru parametrii instalatiilor electrice Sonel MPI-540-PV este un instrument avansat creat in special pentru masurarea parametrilor instalatiilor fotovoltaice. Cu utilizarea unui singur dispozitiv, este posibilă efectuarea unei game întregi de teste pe părțile CC și CA în conformitate cu liniile directoare ale standardului PN-EN 62446. În plus, Sonel MPI-540-PV este, de asemenea, utilizat pentru a efectua toate măsurătorile pentru a determina starea de siguranță a instalațiilor electrice domestice, precum și industriale. Testerul prezentat este un aparat cu capabilități avansate, dedicat specialiștilor care activează în industria instalațiilor și electrice.
Când măsoară parametrii unei instalații fotovoltaice, recalculează automat parametrii la condițiile de referință STC (Standard Test Conditions). Măsurătorile tensiunilor, curenților și puterii pe partea de CA și CC a invertorului vor verifica eficiența acestuia. După transferul datelor stocate în memoria aparatului în programul Sonel PE6, este posibilă generarea unui raport al parametrilor instalației fotovoltaice.
Pentru a automatiza măsurătorile, contorul Sonel MPI-540-PV a fost îmbogățit suplimentar cu funcția de testare a dispozitivelor de curent rezidual în modul Auto. Instrumentul are și secvențe de măsurare preprogramate de producător (așa-numitele auto-testari), care pot fi extinse cu secvențe proprii dacă este necesar. Capacitățile și funcționalitatea testerului vor fi îmbunătățite suplimentar de un accesoriu suplimentar selectat corespunzător, de ex. adaptorul AutoISO-1000C, care permite măsurarea automată a rezistenței de izolație a cablurilor cu 3, 4 și 5 fire.
Mult mai mult decât un tester multifuncțional
- Cel mai mare ecran tactil de pe piață (7”) - ergonomie remarcabilă și ușurință în utilizare
- Card de memorie microSD detașabil
- creștere ușoară a capacității de memorie
- Baterie Li-Ion – funcționare mai lungă a aparatului
- MPI-540-PV: masurarea instalatiilor fotovoltaice conform standardului EN 62446
- MPI-540-PV: raport de testare a instalației fotovoltaice cu software-ul Sonel Reports PLUS
- Înregistrator de putere trifazat – diagnosticare avansată a calității energiei
- Afișarea în timp real a parametrilor rețelei – evaluarea imediată a condițiilor locului de testare
- Parametri măsurați în conformitate cu clasa S din standardul EN 61000-4-30 – precizie ridicată a măsurătorilor
- Calculator costul energiei – evaluare rapidă a posibilelor economii
- Măsurarea tuturor parametrilor legați de împământare și protecție împotriva șocurilor electrice – un dispozitiv în loc de mai multe
- Măsurarea rapidă a impedanței buclei de defect în rețelele securizate cu RCD fără declanșare (până la câteva secunde) – economisire de timp
- Măsurători automate – capacitatea de a efectua măsurători automate în secvență – măsurători simplificate
- Calea rapidă de la măsurători la raport – economie de timp
Caracteristici:
Testerul are o funcționalitate peste medie. Combină capacitățile de măsurare ale mai multor dispozitive, asigurând în același timp o precizie la fel de bună.
- Instrumentul MPI-540-PV poate măsura instalațiile fotovoltaice în conformitate cu standardul EN 62446:
- continuitatea legăturilor de protecție și echipotențiale,
- rezistenta la pamant,
- rezistență de izolație pe partea DC,
- tensiune circuit deschis UOC,
- curent de scurtcircuit ISC,
- curenți și puteri de lucru atât pe partea DC, cât și pe partea AC,
- eficienta invertorului.
- MPI-540-PV poate înregistra parametrii de calitate a puterii de 50/60 Hz în conformitate cu clasa S din EN 61000-4-30:
- tensiune L1, L2, L3, – valori medii în domeniul de până la 500 V,
- curenți L1, L2, L3, – valori medii, măsurarea curentului în domeniul de până la 3 kA (în funcție de sondele de curent utilizate),
- frecvență în intervalul 40 Hz – 70 Hz, » putere activă (P), reactivă (Q) și aparentă (S);
- factor de putere (PF), cosφ,
- armonici (până la 40 pentru tensiune și curent),
- distorsiunea armonică totală (THD) pentru curent și tensiune.
- MPI-540-PV poate fi utilizat pentru toate măsurătorile pentru punerea în funcțiune a instalațiilor electrice în conformitate cu reglementările aplicabile:
- impedanța buclei de scurtcircuit (de asemenea, în circuitele asigurate cu RCD),
- Parametrii RCD,
- resiztenta izolarii,
- rezistența la pământ (4 metode de măsurare + măsurarea rezistivității solului),
- continuitatea legăturilor de protecție și echipotențiale,
- măsurarea intensității luminii,
- testul secvenței fazelor,
- testarea sensului de rotație a motorului
Test automat de siguranță la instalare
- MPI-540 / MPI-540-PV permit controlul în siguranță al instalațiilor electrice rezidențiale, comerciale și industriale. Măsurătorile pot fi automatizate cu ușurință cu:
- teste automate ale dispozitivelor de curent rezidual (RCD),
- măsurători automate – secvențe de măsurare configurabile liber,
- Adaptor AutoISO-1000C pentru testarea automată a rezistenței de izolație a cablurilor cu 3, 4 și 5 conductori, fără comutare.
Fotovoltaice sub supraveghere
MPI-540-PV este un contor extrem de universal, conceput in special pentru testarea instalatiilor fotovoltaice. Dispozitivul permite un set complet de teste pe partea CC și CA – în conformitate cu liniile directoare ale standardului EN 62446.
Măsurând parametrii legați de instalația fotovoltaică, instrumentul îi va converti automat în condițiile de referință STC (Standard Test Conditions). Măsurătorile tensiunii, curentului și puterii pe partea AC și DC a invertorului permit verificarea eficienței acestuia. Software-ul Sonel Reports PLUS permite crearea unui raport de testare a instalației fotovoltaice cu rezultatele măsurătorilor salvate în memorie.
Inregistrator trifazat pentru calitatea puterii
Dispozitivul are un înregistrator trifazat de calitate a puterii cu vizualizarea mod LIVE și posibilitatea de a înregistra parametrii rețelei electrice precum tensiune, curent, putere, armonici și THD. Contorul permite citirea parametrilor selectați și prezentarea lor grafică pe ecran în timp real. Acești parametri sunt măsurați și afișați concomitent cu înregistrarea de pe cardul de memorie. În modul LIVE, utilizatorul poate vedea:
- forme de undă de tensiune și curent (osciloscop),
- diagrame temporale de tensiune și curent,
- un grafic fazori,
- afișarea mai multor parametri în formă tabelară,
- graficul spectrului de armonici de curent și tensiune.
- Ușurință de citit
Dispozitivul este echipat cu un ecran tactil color TFT LCD cu o rezoluție de 800x480 pixeli și o diagonală de 7”, care permite operarea comodă și citirea ușoară a parametrilor și a formelor de undă trasate. Această dimensiune a ecranului permite afișarea mai multor informații, disponibile în orice moment de utilizare. Interfața este vizibilă în toate condițiile – și datorită dimensiunii adecvate a simbolurilor afișate. Stilul inclus permite lucrul și cu mănuși dielectrice.
Sistem de ajutor încorporat
Dispozitivul are ecrane de HELP încorporate cu diagrame de măsurare. Datorită acestui lucru, puteți verifica cu ușurință și rapid și vă asigurați cum să vă conectați la un anumit sistem în funcție de tipul de măsurare efectuată.
Rezistență crescută la condițiile de mediu
Contorul MPI-540-PV va face față bine în condiții de mediu dificile. Protecția împotriva pătrunderii prafului și apei este asigurată de o carcasă unică cu un nivel de protecție IP51. Este rezistent la deteriorări mecanice, iar un design special vă permite să protejați cu ușurință ecranul tactil prin ecranare folosind capacul contorului. Pe lângă faptul că protejează împotriva deteriorării, vă permite și să transportați și să utilizați în mod convenabil dispozitivul în diferite poziții.
Comunicare și software
O caracteristică foarte puternică a dispozitivului este multitudinea de interfețe de comunicare și cooperarea cu software extern. Puteți transfera cu ușurință datele de măsurare pe computer prin portul USB, cardul de memorie SD detașabil sau comunicarea fără fir (Bluetooth*, Wi-Fi). Pentru a genera un raport de măsurători pentru protecția împotriva șocurilor electrice, utilizați software-ul Sonel Reports PLUS. Salvarea datelor descărcate în cele mai simple formate și imprimarea este asigurată de software-ul gratuit Sonel Reader. Software-ul specializat, gratuit, Sonel Analysis este utilizat pentru a citi și analiza datele din înregistratorul de calitate a energiei.
