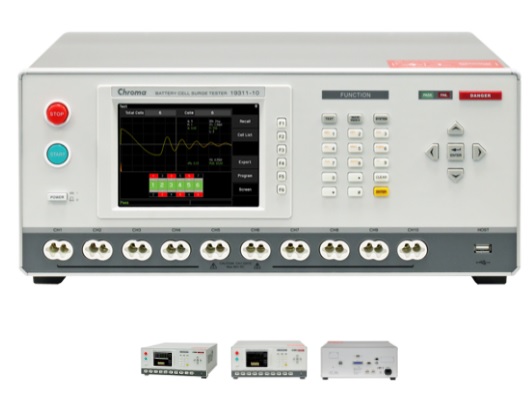

Tester supratensiuni in celule de baterii - CHROMA seria 19311

19311

Descriere

Seria Chroma 19311 de testere supratensiuni in celule de baterii, este proiectata pentru testarea calitatii izolației între plăcile pozitiv și negativ ale celulelor de baterii plumb-acid. Acest test se face prin aplicarea unei supratensiuni înalte / impuls înainte de injecția electrolitului. Tensiunea acestuia de ieșire poate ajunge până la 6kV. De asemenea are patru măsurători terminale și o rata de eșantionare de 200MHz. Seria Chroma 19311 inglobeaza testere cu un singur canal(19311) și cu canale multiple (19311-10).
19311-10 are 10 canale, care pot testa până la 9 celule de baterii, prin scanare, cu un singur echipament. Poate suporta până la 25 de canale pentru testarea a până la 24 de celule într-o succesiune
prin conectarea la un scaner extern (A190362). Viteza de testare a mai multor celule până în 19311-10 este extrem de mare, economisind timpul de testare și scăzând costurile cu forța de muncă. De asemenea, crește capacitatea de producție pe linii de producție.

Testarea celulelor de baterii plumb-acid cu o supratensiune mare înainte de injecția de electrolit  verifică distanța de izolație și calitatea izolației dintre plăcile  pozitiva și negativa, determină separatorul între plăcile pozitive și negative și identifică dacă pozitivul și negativul plăcilor nu se scurtcircuiteaza.

Testul de supratensiune poate reduce rata de producere a defectelor plumbului din  baterii acide și ajută la creșterea calității izolației celulei bateriei plumb-acid.

Seria Chroma 19311 poate analiza diferențele de calitate a izolației față de forma de undă rezonantă. Există 8 tipuri de posibilitati de analiză: zonă, zonă diferită, Flutter, Laplacian, V1, V3, Peak Ratio și
ΔPeak%

CARACTERISTICI CHEIE:
■ tensiune de ieșire maxima: 6kV (Depinde de capacitatea DUT)
■ Interval puls: 30ms ~ 3000ms
■ 8 tipuri de hotărâri:
- Zona
- Zona diferențială
- Flutter
- Laplacian
- Prima tensiune de vârf (V1)
- a 3-a tensiune de vârf (V3)
- Raportul de vârf
- ΔPeak%
■ Verificare contact
■ Modul de tensiune defalcare (modul BDV)
■ Rata de eșantionare: 200MHz
■ Suportă până la 25 de canale pentru  test scanare (19311-10 cu opțiunea A190362)
■ Interfață utilizator: Engleză, Chineză tradițională, Chineză simplificată
■ Suport driver USB flash
- Forma de undă, condiții de testare și stocare a rezultatelor testelor
- Captură de ecran
- Fișiere de rezervă
■ Afișaj grafic color
■ Interfață standard la distanță: LAN, USB și RS232



Descarca fisa tehnica
