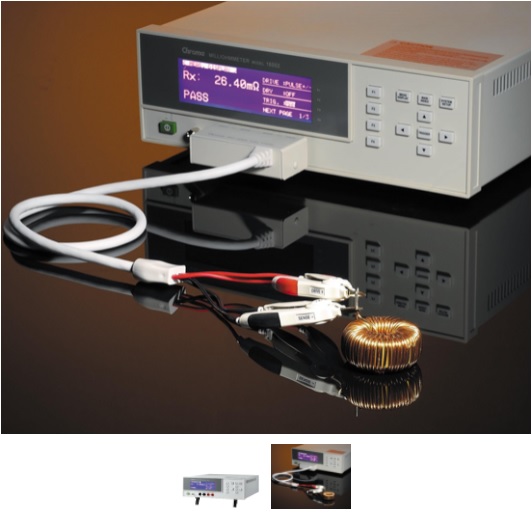

Miliohmetru Chroma 16502

16502

Descriere

Miliohmetrul Chroma 16502 este cel mai nou Miliohmetru digital lansat de Chroma. Cu o bază
precizie de 0,05% instrumentul oferă o gamă largă de măsurare: 0,001mΩ ~ 1,9999MΩ .
Oferă un interval de măsurare cu rezoluţie 4 1/2 cifre . Timpul rapid de măsurare este de 65 ms. Aceasta
se potrivește evaluării componentelor pe linia de producție.
Chroma 16502 oferă trei tipuri de aplicații pentru diferite materiale.

  • Modul de ieșire curent de test pulsat este utilizat pentru a reduce afectarea EMF termice pe măsurare miliohm.
  • Modul de ieșire curent test CC este utilizat pentru a fixa viteza de măsurare pentru DUT inductiv.
  • Modul ieșire curent test de circuit uscat este utilizat pentru a măsura astfel de rezistențe de contact
    unde trebuie ca tensiunea maximă în circuit deschis să fie limitata la 20mV.

Modurile de efectuare a testelor pe circuite de curent continu, impulsuri și circuit uscatpot fi utilizate corespunzator in masurarea rezistentei cc cu  Chroma 16502, pentru diferite componente inductive
(bobină, șoc și înfășurarea transformatorului etc.), cablu, contact metalic (conector, comutator releu etc.) și materiale conductoare.
Chroma 16502 oferă funcția de corecție detemperatură . Corectarea temperaturii (Funcția TC) fără a se referi la material sau temperatura. Utilizatorii obțin de obicei valoare diferită pentru rezistență  la temperaturi ambiantale diferite.
Unitățile convenționale au corecție de temperatura folosind un fir de cupru numai la 20 ℃, dar
16502 furnizează valorile convertite indiferent de material sau temperatura.

Chroma 16502 oferă funcţie de conversie de temperatură. Aceasta conversie este utilă pentru evaluarea motorului / bobinei. Utilizatorii de obicei nu trebuie să masoare temperatura motorului / bobinei prin atingerea suprafeței direct atunci când motorul doar se oprește. Functia de conversie a temperaturii arată temperatura (t) sau creșterea în temperatura (Δt) a motorului / bobinei, valorile derivând din rezistența măsurată a motorului / bobinei și temperatura ambiantală. Este de ajutor pentru ca utilizatorul să evalueze temperatura motorului / bobinei.
Chroma 16502 oferă lista de meniuri pe panoul frontal al ecranului LCD și programarea asigură că pot fi făcute rapid și ușor măsurători de rezistență scăzută . Miliohmetrul oferă si funcția programabila de comparare Hi / Lo în valoare absolută sau %, precum și 8 coșuri de sortare pentru clasificare
componente.
Pentru integritatea măsurătorilor, contactul la dispozitiv este realizat printr-o conexiune Kelvin cu 4 terminale care încorporează o funcție de reducere automată catre 0 pentru a compensa erorile din cablurile de testare.
Interfață standard RS232, opționala GPIB și Handler, viteză mare și capacitatea de măsurare stabilă ale Chroma 16502 pot fi utilizate atât pentru evaluarea componentelor pe linia de producției
cat si masuratori de miliohm pentru aplicații statice.

Caracteristici cheie:
■ Precizie de bază: 0,05%
■ Modul de ieșire curent de testare pulsată este folosit pentru a reduce afectarea termică EMF pe miliohm măsurat
■ Modul de ieșire curent test CC este utilizat pentru fixare viteza de măsurare pentru DUT inductiv
■ Modul de ieșire curent test de circuit uscat (limitat Max. 20mV) este utilizat pentru a măsura rezistențe pe funcţie în care tensiunea maxima pe circuitul deschis trebuie limitată la 50mV
■ Corecția temperaturii (funcția TC) indiferent de material sau temperatură
■ Funcție utilă de conversie a temperaturii pentru evaluarea motorului / bobinei
■ scanare R de 4 canale cu funcție de verificare a echilibrului pentru motor ventilator (combinat cu opțiunea A165017)
■ 0,001mΩ ~ 1,9999MΩ măsurare largă cu rezoluție de 4½ cifre
■ Interfață standard RS-232
■ Interfață opțională GPIB & Handler
■ Funcția de sortare bin
■ Funcţie comparator și semnal sonor alarmant pentru Pass/ Fail
■ Afișaj LCD mare (matrice de 240 x 64 puncte)
■ Interfață de utilizator prietenoasă
■ Driver LabView®
