Descriere

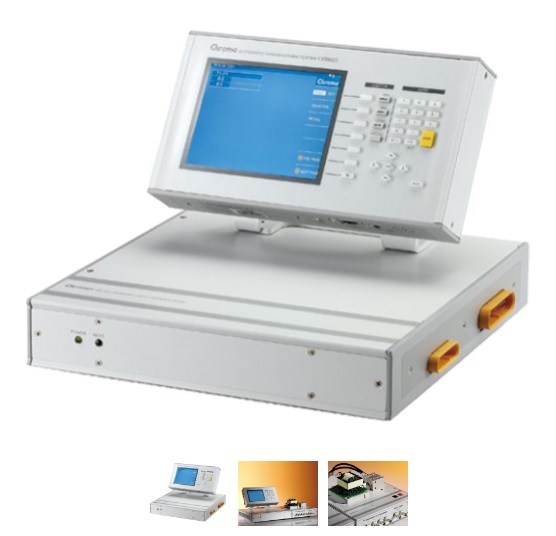

13350 este un sistem de testare specializat în măsurarea plăgii diversificate componente cu parametri completi. Poate satisface cerințe pentru testul de automatizare a liniei de producție, inspecția calității și teste de cercetare și dezvoltare.
Combinând unitatea de testare de scanare a 20 de canale și unitatea de măsură, deoarece pot apărea erori atunci când se utilizează cablajul lung pentru a combina unitate de măsură și casetă de scanare cu 20 de canale .Chroma 13350 imparte afişajul şi combină unitatea de măsură direct cu caseta de scanare a celor 20 de canale pentru a reduce eroarea de măsurare cauzată de lungimea cablajului. În plus, caseta de scanare cu 20 de canale are un sistem autonom suplimentar de funcții de măsurare care pot efectua testul de verificare direct.
Funcția de compensare a 13350 poate face DESCHIS/SCURT pentru canal individual pentru a rezolva problema erorilor datorate aspectului diferit pe diferite carateristici.
13350 oferă o frecvență de testare de 20Hz-200kHz și scanați elementele de testare pentru a acoperi testul de joasă tensiune
parametrii pentru diverse transformatoare inclusiv Inductanță (L), Scurgere (Lk), Raport de rotație, Rezistență in cc (DCR), impedanță (Z), capacitate de dispersie (C), factor de calitate (Q), serie echivalentă Rezistență (ESR), Pin Short (PS), Faza de înfășurare (PH) și Sold.
Funcții cheie:
■ Frecvența de testare 20Hz ~ 200KHz
■ Raport de viraj, fază, L, Q, Lk, ACR, DCR, Cp, Pin scurt, Balance
■ Precizie de bază: 0,1%
■ Trei moduri diferite de impedanţă de ieşire
■ Unitate/cutie de scanare care include:
- Unitate de testare de scanare cu 20 de canale
- cutie de scanare 80ch*
- dispozitiv de testare C.T.*
Caracteristici cheie:
■ Compensare pentru canal individual
■ *Unitate de măsură combinată și scanare casetă pentru a reduce erorile de măsurare
■ *Interfață de stocare USB
■ *10-100 interfață LAN/ USB-H (opțional)
■ *Bias programabil 100mA încorporat curent (RJ-45)
■ *Setarea frecvenței, tensiunii și vitezei de testare separat
■ *Funcția Fail Lock
■ *Funcția Auto Test
■ *Echipat cu test standard extern activat Unitate de testare de scanare cu 20 de canale
■ *Reduceți pierderea de scurtcircuit în partea secundară pentru testul de scurgere (Lk). (A133502 unitate de scanare 20 de canale)
■ * Pin de scurtcircuit selectabil pentru fiecare test articol
■ *Limbi multiple: engleză și Chineză simplificată
■ SCPI *compatibil cu interfața RS232 comenzi (opțiune)
* Caracteristici noi în comparație cu seria Chroma 3250
