Descriere

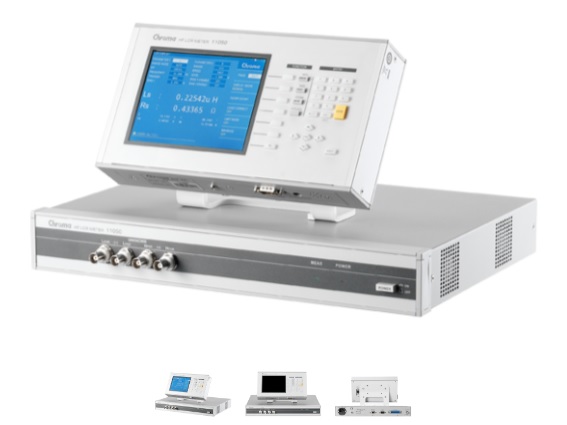

RLC Metrul de inalta frecventa Chroma 11050 este un instrument de testare de precizie conceput pentru a măsura și evalua cu acuratețe componentele pasive la viteze mari. Capacitățile de masurare acoperă parametrii primari și secundari solicitati pentru testare inductanță, capacitate, rezistență, factorul de calitate și factorul de pierdere al componentelor pasive.
IF RLC metrul are o testare amplă pe intervalul de frecvență 75kHz~30MHz/1kHz~10MHz/60Hz~5MHz potrivit pentru analiza caracteristicilor componentelor sub diferite frecvente. Măsurarea sa la 0,1% precizie de bază asigură rezultate stabile și foarte fiabile. O viteză de măsurare rapidă de 7 ms crește efectiv productivitatea când se lucreaza într-un mediu automatizat.
Pe lângă măsurarea excelentă a caracteristicilor găsite în alte contoare Chroma RLC, seria 11050 oferă funcții suplimentare utile. Are 3 moduri de impedanță de ieșire pentru a satisface cerințele de măsurare și lucru cu alte instrumente. Afisajul digital versatil poate fi configurat pentru a se potrivi cel mai bine rezoluției actuale a testării; în plus, funcția de monitorizare a semnalului de testare afișează tensiunea și curentul la care este transportat efectiv DUT-ul. Setările de sincronizare ale întârzierii declanșării, măsurați întârzierea și numărul mediu de ori permite ca măsurătorile să se transfere fără probleme
la un mediu de testare automatizat care oferă rezultate precise într-un timp limitat de testare.
CARACTERISTICI CHEIE
- Parametrii de testare: L/C/R/Z/Y/DCR/Q/D/θ
- Frecvențe de testare: 75kHz ~ 30MHz (11050-30M)
1kHz ~ 10MHz (11050)
60Hz ~ 5MHz (11050-5M) - Nivel de testare: 10mV ~ 5V
- Precizie de bază: 0,1%
- Măsurare de mare viteză de 7 ms
- 3 moduri de impedanţă de ieşire
- Funcție de monitorizare a semnalului de testare
- Funcție de comparare și sortare
- Functii de Reducere la zero deschis/scurt și corectare a sarcinii
- Unitate de măsurare și design de afișaj
- Handler standard, RS-232C, stocare USB & interfață de control al curentului de polarizare externă
- Interfață GPIB sau LAN (Opțional)
